Lamela | M317 | M328 | MY442 |
---|---|---|---|
Material | Al | Al | Al |
Querschnitt | |||
Technische Daten (mm) | |||
Verkleidungshöhe | 37 | 37 | 42 |
Stärke | 7,6 | 7,8 | 9,3 |
Materialstärke | 0,3 | 0,28 | 0,3 |
Gewicht | 2,8 kg/m2 | 2,6 kg/m2 | 2,85 kg/m2 |
max. Breite | 2900 | 2700 | 4000 |
max. Fläche | 6,5 m2 | 5,8 m2 | 8,5 m2 |
Wellendurchmesser: 60 mm
Al lamela M317 | Al lamela M328 | Al lamela MY442 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Lamelle | Box | Führungsleiste | Abschlussleiste | Lamelle | Box | Führungsleiste | Abschlussleiste | Lamelle | Box | Führungsleiste | Abschlussleiste |
01 weiß 02 hellgrau 03 dunkelbraun 04 hellbeige 05 dunkelbeige 07 naturel 13 moosgrün 14 violett-rot 22 golden oak 23 hellergrau 27 cremeweiß 38 anthrazitgrau 84 hellelfenbein |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 02 hellgrau 03 dunkelbraun 04 hellbeige 07 naturell 13 moosgrün 22 golden oak 27 cremeweiß 30 jamaicabraun 35 sandbeige 38 anthrazitgrau 86 nussbaum |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun 07 naturell 22 golden oak 38 anthrazitgrau 81 mahagoni |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |
01 weiß 03 dunkelbraun RAL 9006 RAL 7016 |

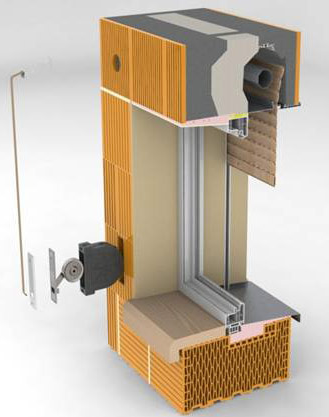

Die Wahl der Bedienungsart (Motor, Gurt) hat Einfluss auf die Art der Montage des Durchgangs der Bedienungsmechanismen.
