Außenjalousie

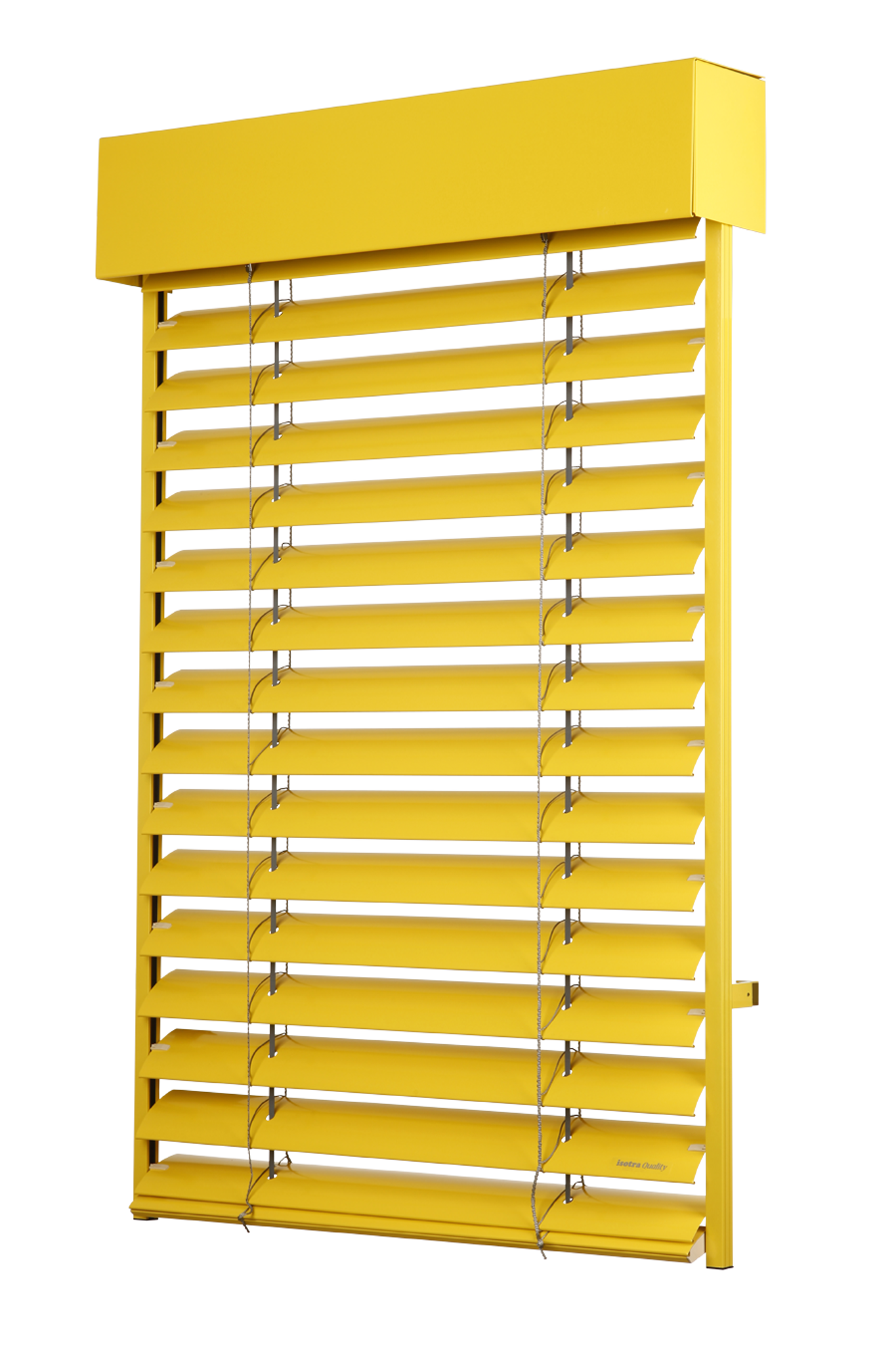

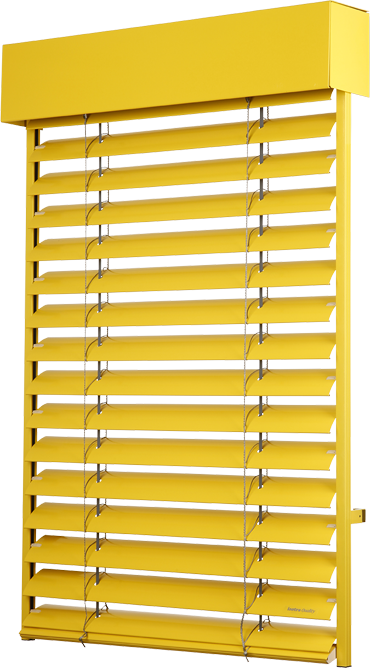

Aluminium-Außenjalousie Cetta 80

Der in der Außenabschirmung am meisten verwendete Jalousientyp sind die Jalousien Cetta 80, die dank ihrem Design besonders für Familienhäuser geeignet sind. Die Lamellen in C-Form sind 8 cm breit. Die Außenjalousien sind durch eine große Ausführungsvariabilität gekennzeichnet. Die Varianten Flexi und Slim haben eine niedrigere Aufwicklungshöhe, die Variante Duo ist durch einen gleichzeitigen unterschiedlichen Kippwinkel des oberen und unteren Jalousieteiles charakteristisch. Die Jalousie Cetta 80 mit Falten in der gesamten Lamellenlänge ist windstabiler und druckfester. Für Schulungs- oder Konferenzräume empfehlen wir das DUO-System, bei dem der obere und untere Jalousienteil unterschiedlich kippbar sind. Die Alu-Führungsschienen sorgen für Windstabilität und dienen als Stützelement beim Hausschutz gegen Einbruch.

Ich bin interessiert an diesem Produkt

Vorteile

Vorteile & hervorstechende Merkmale

unteres Profil aus extrudiertem Aluminium
Ausführungsvariabilität: Duo-System, Slim-System, Flexi-System
hohe Abschirmungsstufe
Thermoregulations- und Schutzeffekt
Minderung des Außengeräuschpegels
Möglichkeit der elektrischen Bedienung
Garantierte Fläche bis zu 24 m²

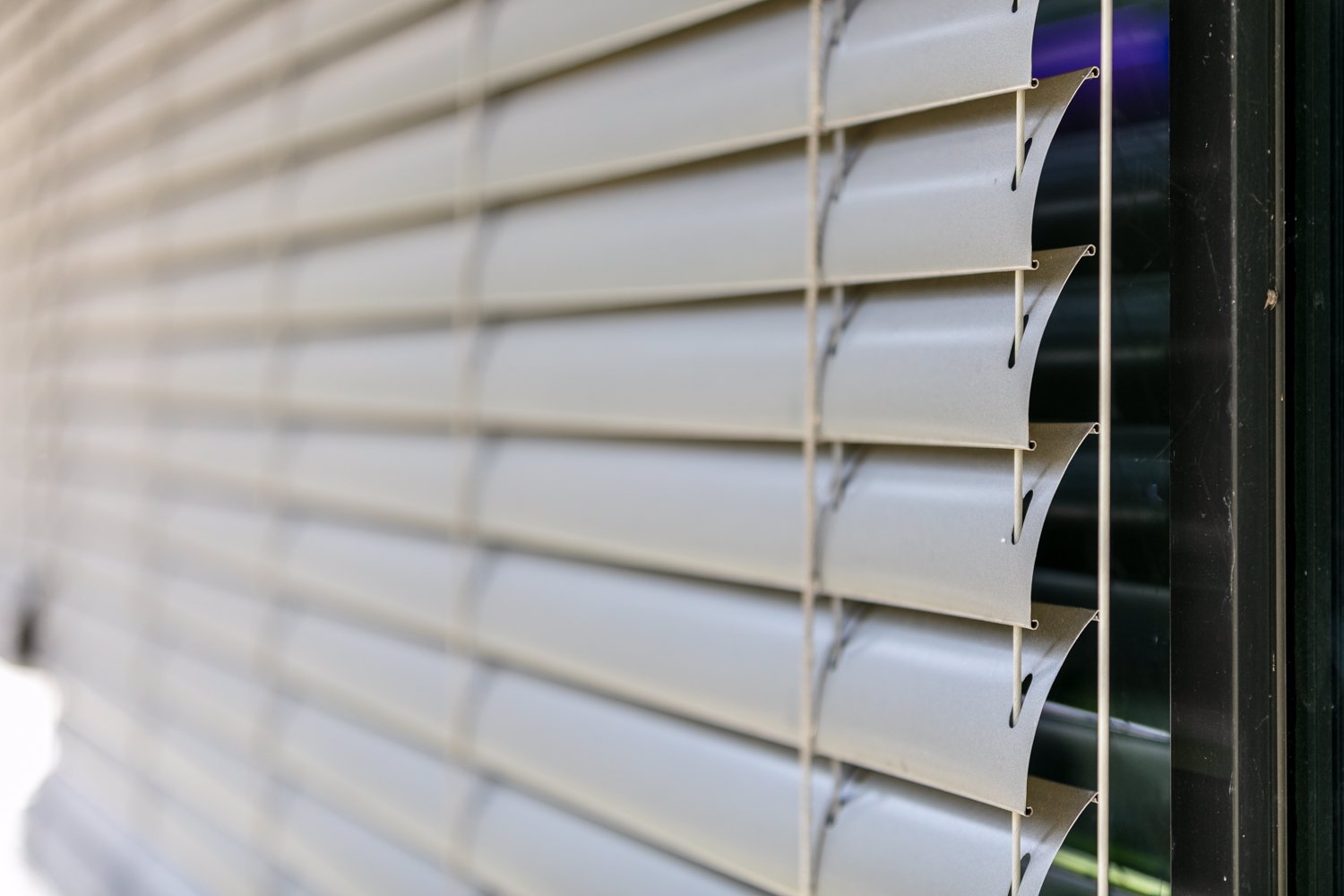

Lassen Sie sich

inspirieren

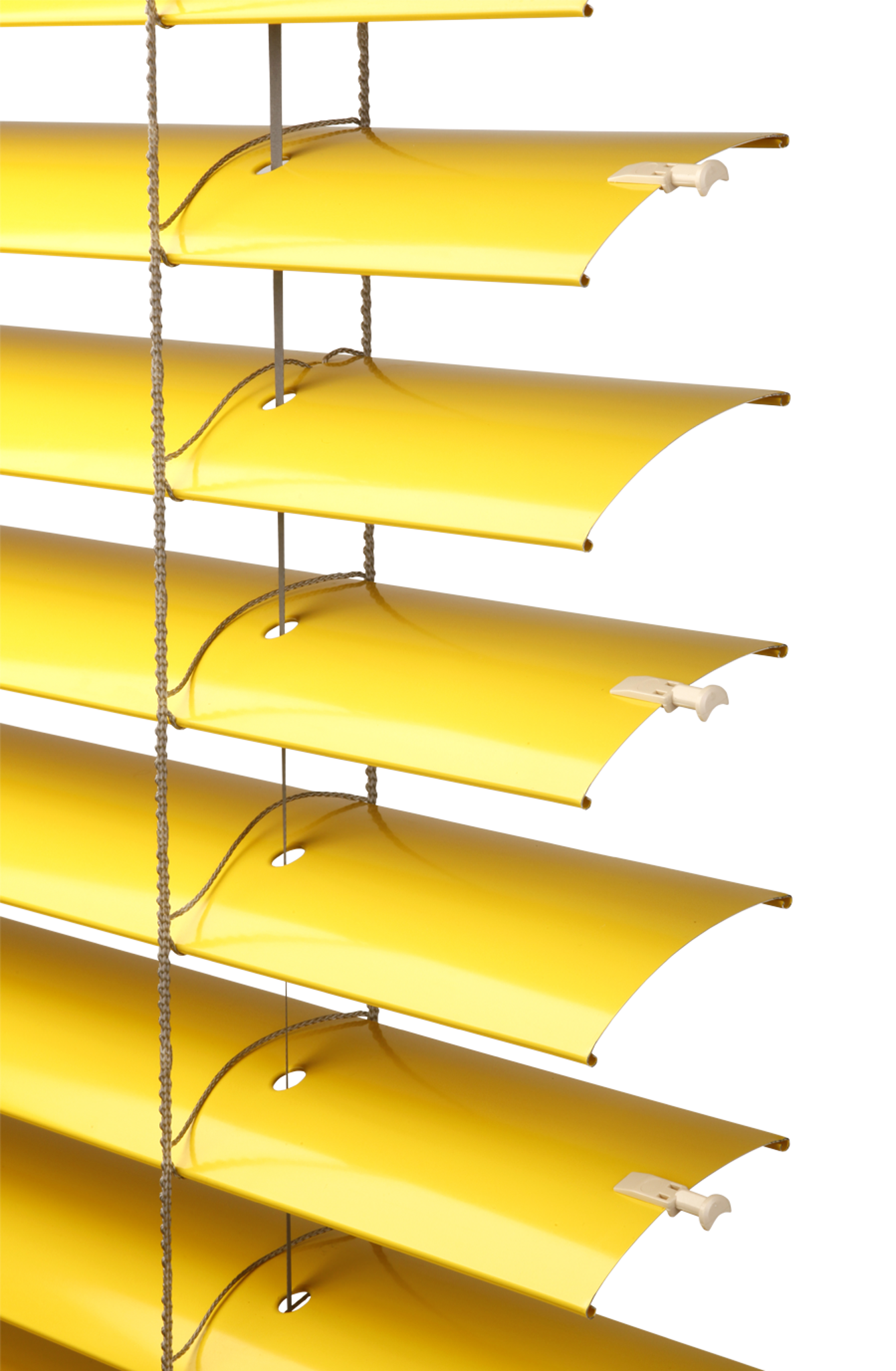

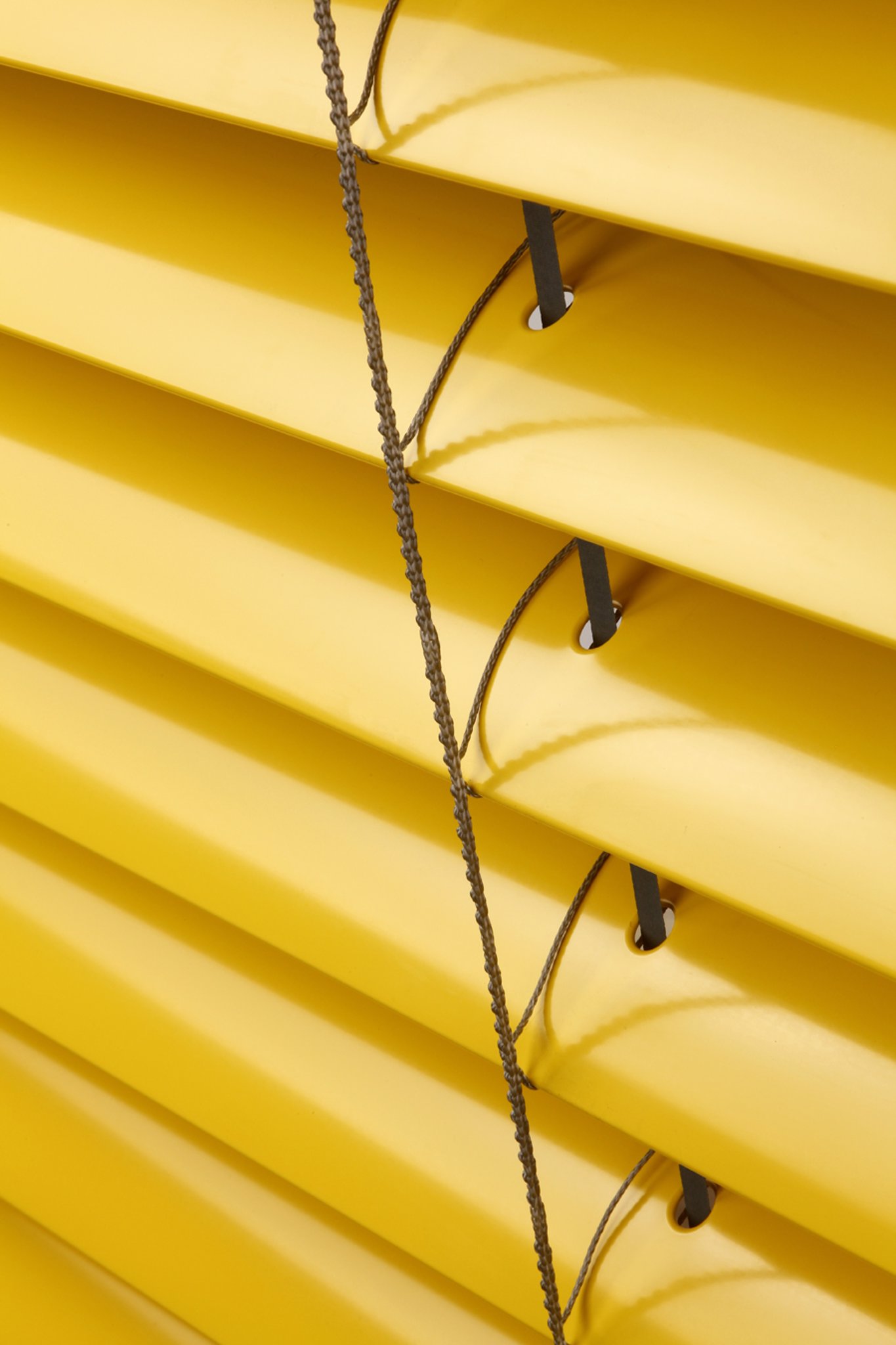

Nehmen Sie unter die Lupe

Farbige Ausführung

Standard RAL Farbe Lamelle

weitere Farben

Farben für die Lamelle gegen Preisaufschlag Lamelle

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

weitere Farben

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

ausverkauf

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden

Arten

der Betätigung

manuell
mittels Kurbel

mittels elektrischen Antriebs
durch Fernbedienung oder Schalter

Garantierte

Maße

minimale Breite
600 mm

maximale Breite
6000 mm

maximale Höhe
4000 mm

maximale Fläche
8 m² (für die Bedienung mittels Kurbel)
24 m² (für die Bedienung mittels Motor)

Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.

Atypische Abmessungen stellen wir nicht her.

Technische Parameter

	Oberes Profil		Unteres Profil	Lamelle	Seitenführung		Gitter	Textilband
	Oberes Profil		Unteres Profil	Lamelle	Führungsschiene	Litze	Gitter	Textilband
Handelsbezeichnung	P 001/1	P 001/2	P 012/23	P 040	siehe Technisches Handbuch	P 036	P 030/1	P 531, P531/1
Abmessung (mm)	56 × 58	58 × 60	80 × 13	0,42 × 98	siehe Technisches Handbuch	Ø 3,2	68 × 85	6 × 0,28
Material	Fe	Al	Al	Al	siehe Technisches Handbuch	Fe / PVC	PES	PES
Querschnitt
Farbe	Standard: Verzinktes Blech natural (Al profil) Sonstige RAL im Spritzfarbe, DECORAL*		Standard: elox. Aluminium Sonstige RAL im Spritzfarbe, DECORAL*	gemäß aktuellem Muster-katalog ISOTRA a.s.	Grundausführung – elox Sonstige RAL im Spritzfarbe, DECORAL*	grau schwarz	grau schwarz	grau schwarz

*maximale Maß 4000 mm

Varianten

Detailbild und Höhenvergleich Ballens

Slim-System

erfüllt die Forderung nach einer niedrigen Aufwicklungshöhe,
spezifisches Lamellen-Zusammenfalten (Seitenüberstand anliegender Lamellen) mit möglicher Erhaltung der Schienenführung,
geeignete Einbaulösung bei Aufwicklungs-Platzmangel.

Jaslousientyp	Jalousienhöhe (mm)
Jaslousientyp	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200
Cetta 80	130	140	145	155	155	165	170	180	185	190	195	205	210	215	225	230	235	240
Cetta 80 slim	125	135	135	145	150	155	160	165	170	180	180	190	195	195	205	205	215	220

Jaslousientyp	Jalousienhöhe (mm)
Jaslousientyp	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000
Cetta 80	250	255	265	265	275	280	290	295	300	305	315	320	325	335	340	345	350	360
Cetta 80 slim	225	230	230	240	250	250	260	265	270	275	280	285	290	295	300	305	310	320

Duo-System

ermöglicht einen gleichzeitig unterschiedlichen Lamellen-Kippwinkel des oberen und unteren Jalousienteiles,
sorgt für eine viel größere Abschirmungsvariabilität,
geeignete Lösung für Verwaltungsgebäude, Schulungsräume oder Konferenzsäle.

Flexi-System

niedrige Aufwicklungshöhen durch Verwendung von Lamellen ohne Längsfaltung,
geeignete Einbaulösung bei Aufwicklungs-Platzmangel.

Varianten der Montage

Grundlegende Typen der Montage

Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.

Spezifische Montage

Selbsttragende Ausführung (Befestigung der Jalousie an den Führungsleisten)
Fassadenausführung (runde Kassette; Montage an der Fassade)
Montage in den Sturz Heluz (eingelassene Führungsleisten)
Montage in den Sturz Porotherm (geeignet für die selbsttragende Ausführung)
Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals

Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen.

Windbeständigkeit

Die Windbeständigkeitsprüfungen erfolgten im Zentrum für Bauengineering AG (Centrum stavebního inženýrství, a.s.) in Zlín gemäß ČSN EN 13659.

Cetta 80 - Seil

Grundlegende Charakteristiken	Eigenschaft
	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000		5 000 < L <= 6 000
	Norm EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	3	6	2	5	1	4	0	3	0	2	0	1	0	0
	Max. Wind Geschwindigkeit v_max (km/h)	49		38		28		19		11		5		1
	Max. effektive Höhe des Flügels	H_max = 2500 mm
	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000		5 000 < L <= 6 000
	Windbeständigkeitsklasse	2	5	1	4	0	3	0	2	0	1	0	0	0	0
	Max. Wind Geschwindigkeit v_max (km/h)	38		28		19		11		5		1		0
	Max. effektive Höhe des Flügels	H_max = 4000 mm
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*

Cetta 80 - Schiene

Grundlegende Charakteristiken	Eigenschaft
Windbeständigkeit	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	4	7	3	6	2	5	1	4
	Max. Wind Geschwindigkeit v_max (km/h)	61		49		38		28
	Max. effektive Höhe des Flügels	H_max = 4000 mm
	Breite der Bauöff nung L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Windbeständigkeitsklasse	0	3	0	2	0	1	0	0
	Max. Wind Geschwindigkeit v_max (km/h)	19		11		5		1
	Max. effektive Höhe des Flügels	H_max = 4000 mm
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
