Außenjalousie

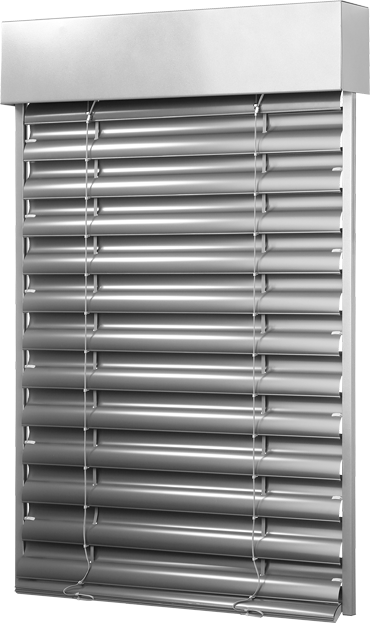

Außenjalousien Setta 65

Hinsichtlich der Zweckmäßigkeit und des Designs stellt die Außenjalousie die Spitze der Außenbeschattung dar. Im geschlossenen Zustand bilden die S-Lamellen eine vollkommen kompakte Fläche. Die Zweckmäßigkeit der Außenjalousie Setta unterstreicht darüber hinaus ihr schönes Aussehen. Den Thermoregulationseffekt der Außenjalousie wird ferner durch den Dichtungsgummi, der in gesamter Lamellenlänge eingepresst ist, abgerundet. Die Alu-Führungsschienen sorgen für Windstabilität und bilden ein zusätzliches Element des Hausschutzes gegen Einbruch. Wegen der Montagevariabilität, des eleganten Aussehens sowie der vollkommenen Beschattungsfähigkeit ist diese horizontale Außenjalousie als Beschattungselement für alle Objekttypen geeignet.

Ich bin interessiert an diesem Produkt

Vorteile

Vorteile & hervorstechende Merkmale

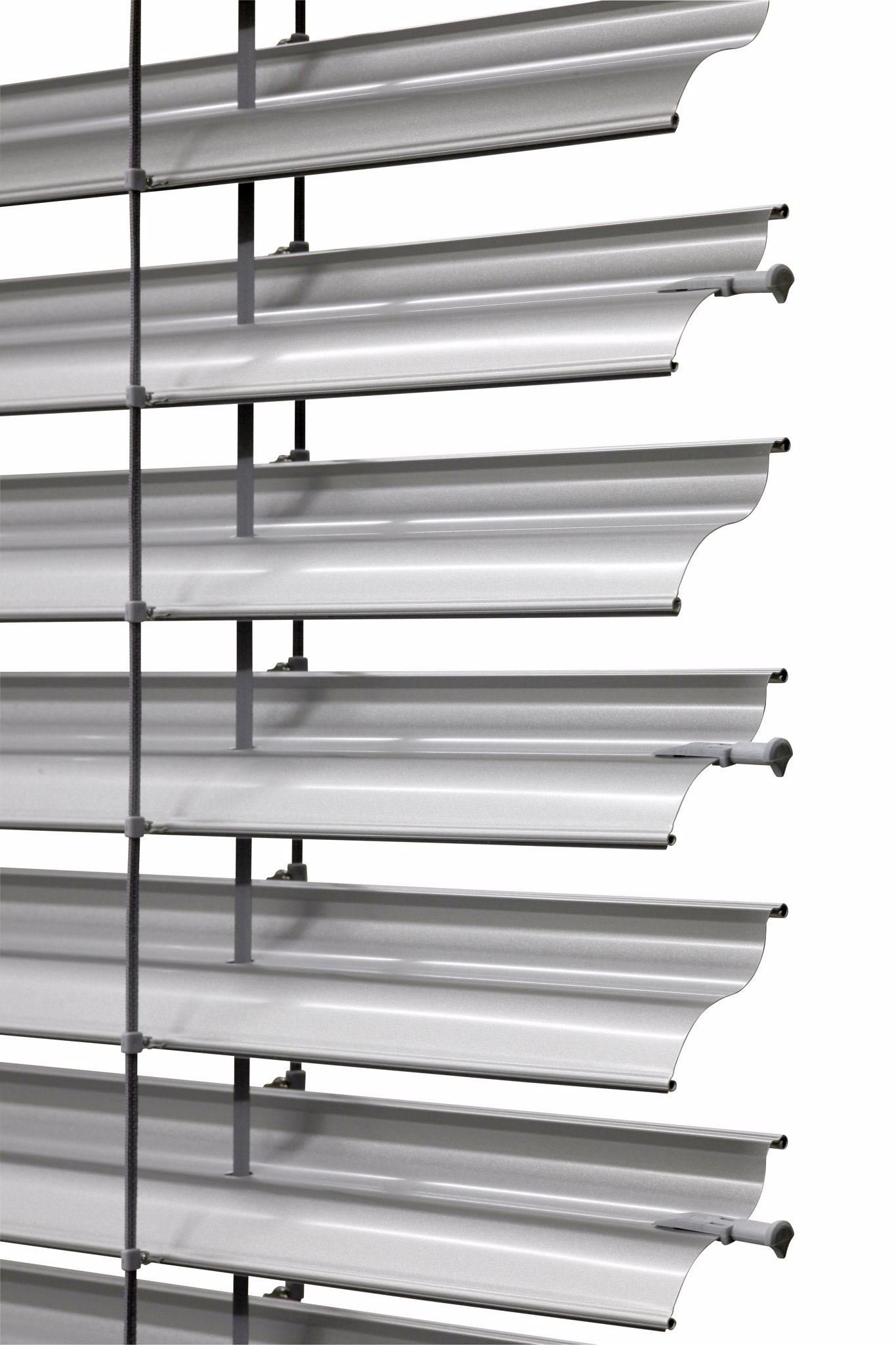

Elegante Designausführung mit S-Lamelle
Hohe Abschirmungsstufe
Thermoregulations- und Schutzeffekt
Minderung des Geräuschpegels
Unterprofil aus extrudiertem Aluminium
Elektrosteuerungsmöglichkeit
Geminderter Geräuschpegel (eingepresster Dichtungsgummi in der gesamten Lamellenlänge)
Garantierte Maximalfläche 24 m²

Lassen Sie sich

inspirieren

Nehmen Sie unter die Lupe

Farbige Ausführung

Standard RAL Farbe Lamelle

weitere Farben

Farben für die Lamelle gegen Preisaufschlag Lamelle

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

weitere Farben

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

ausverkauf

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Arten

der Betätigung

manuell
mittels Kurbel

mittels elektrischen Antriebs
durch Fernbedienung oder Schalter

Garantierte

Maße

minimale Breite
600 mm

maximale Breite
6000* mm

maximale Höhe
4000 mm

maximale Fläche
8 m² (für die Bedienung mittels Kurbel)
24 m² (für die Bedienung mittels Motor)

*Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.

Atypische Abmessungen stellen wir nicht her.

Technische Parameter

	Oberes Profil		Unteres Profil	Lamelle	Seitenführung		Gitter	Textilband
	Oberes Profil		Unteres Profil	Lamelle	Führungsschiene	Litze	Gitter	Textilband
Handelsbezeichnung	P 001/1	P 001/2	P 012/4	S 037	siehe Technisches Handbuch	P 036	P 029/2	P 531, P531/1
Abmessung (mm)	56 × 58	58 × 60	67 × 13	0,42 × 83	siehe Technisches Handbuch	Ø 3,2	60 × 9,5	6 × 0,28
Material	Fe	Al	Al	Al	siehe Technisches Handbuch	Fe / PVC	PES	PES
Querschnitt
Farbe	Standard: verzinktes Blech natural (Al profil) Sonstige: in RAL-gespritzt DECORAL*		Standard: elox. aluminium Sonstige: in RAL-gespritzt DECORAL*	Gemäß aktueller Farbskala ISOTRA a.s.	Standard: elox. aluminium Sonstige: in RAL-gespritzt DECORAL*	grau schwarz	grau schwarz	grau schwarz

*maximale Maß 4000 mm
Atypische Abmessungen stellen wir nicht her

Einbauvarianten

Einbau-Grundtypen

Die drei Montagetypen können in zwei Varianten erfolgen: sichtbarer Abdeckkasten / Abdeckkasten, der in das Wärmeisolierungssystem oder in die Außenwand eingefügt ist.

Spezifischer Einbau

Selbsttragende Ausführung (Jalousienbefestigung an den Führungsschienen)
Fassadenausführung (Rundkassette; Einbau in die Fassade)
Einbau in den Sturz Heluz (Senkführungsschienen)
Einbau in den Sturz Porotherm (geeignet auch für die selbsttragende Ausführung)
Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals

Mit dem Sturzeinbau muss man bereits in der Familienhaus-Projektphase rechnen.

Windbeständigkeit

Die Windbeständigkeitsprüfungen wurden durch das Institut für Bauingenieurwesen - Centrum stavebního inženýrství, a.s. in Zlín gemäß ČSN EN 13659 vorgenommen.

Seil

Grundlegende Charakteristiken	Eigenschaft
	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Norm EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	3	6	2	5	1	4	0	3	0	2	0	1
	Max. Wind Geschwindigkeit v_max (km/h)	49		38		28		19		11		5
	Max. effektive Höhe des Flügels	H_max = 2500 mm
	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000
	Windbeständigkeitsklasse	2	5	1	4	0	3	0	2	0	1	0	0
	Max. Wind Geschwindigkeit v_max (km/h)	38		28		19		11		5		1
	Max. effektive Höhe des Flügels	H_max = 4000 mm
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*

Schiene

Grundlegende Charakteristiken	Eigenschaft
Windbeständigkeit	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norm EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	5	8	4	7	3	6	2	5
	Max. Wind Geschwindigkeit v_max (km/h)	74		61		49		38
	Max. effektive Höhe des Flügels	H_max = 4000 mm
	Breite der Bauöff nung L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Windbeständigkeitsklasse	1	4	0	3	0	2	0	1
	Max. Wind Geschwindigkeit v_max (km/h)	28		19		11		5
	Max. effektive Höhe des Flügels	H_max = 4000 mm
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
