Außenjalousie

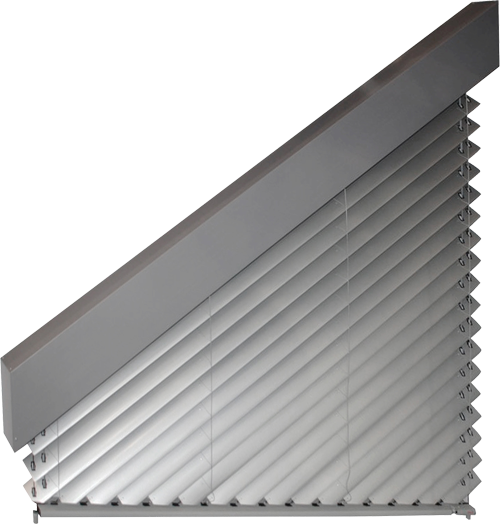

Schräge Jalousie Cetta 80F TE

Die schräge Jalousie stellt eine ideale Lösung für die Beschattung von asymmetrischen Fensterformen dar, wo der obere Rahmen nicht horizontal, sondern unter einem Winkel geneigt ist. Die Aluminiumlamellen folgen dem Winkel des Rahmens und verlaufen parallel zu ihm. Die Lamellen sind in einem Stahlseil geführt. Die Jalousie verfügt über einen speziellen Mechanismus, der unterschiedliche Längen der Textilbänder beim Herunterfahren und Hochfahren der Jalousie ausgleicht. Die teleskopische untere Leiste dient zum Ausgleich der unterschiedlichen Breite der unteren Leiste in der unteren Position (Fensterbreite) und der oberen Position (Länge des schrägen Fensterteils). Die geringe Höhe des Ballens wurde dank der Verwendung von Lamellen ohne die Längsfalte erzielt (System Flexi). Für die schräge Jalousie kann nur die Lamelle Cetta 80 und nur die motorische Betätigung verwendet werden.

Ich bin interessiert an diesem Produkt

Vorteile

Vorteile & hervorstechende Merkmale

Lösung für Verdunkelung der asymetrischen Fensterformen (der obere Rahmen ist nicht horizontal, sondern er ist unter dem bestimmten Winkel abgeschrägt)
Lamellen kopieren den Winkel des oberen Rahmens und sie sind mit ihm parallellaufend
Aluminium-Lamellen sind im Stahlseil geführt
Spezieller Mechanismus, der die unterschiedlichen Längen der Texbänder beim Herablassen und Heraufziehen der Jalousie ausgleicht
Teleskop-Unterschiene, die dem Ausgleich der unterschiedlichen Breite von Unterleiste in der unteren Position (Fensterbreite) und in der oberen Position (Länge des schrägen Fensterteils) dient
Nur Motorausführung
Niedrige Höhe des Lamellenpakets wird durch Verwendung der Lamellen ohne Längsfalte erzielt

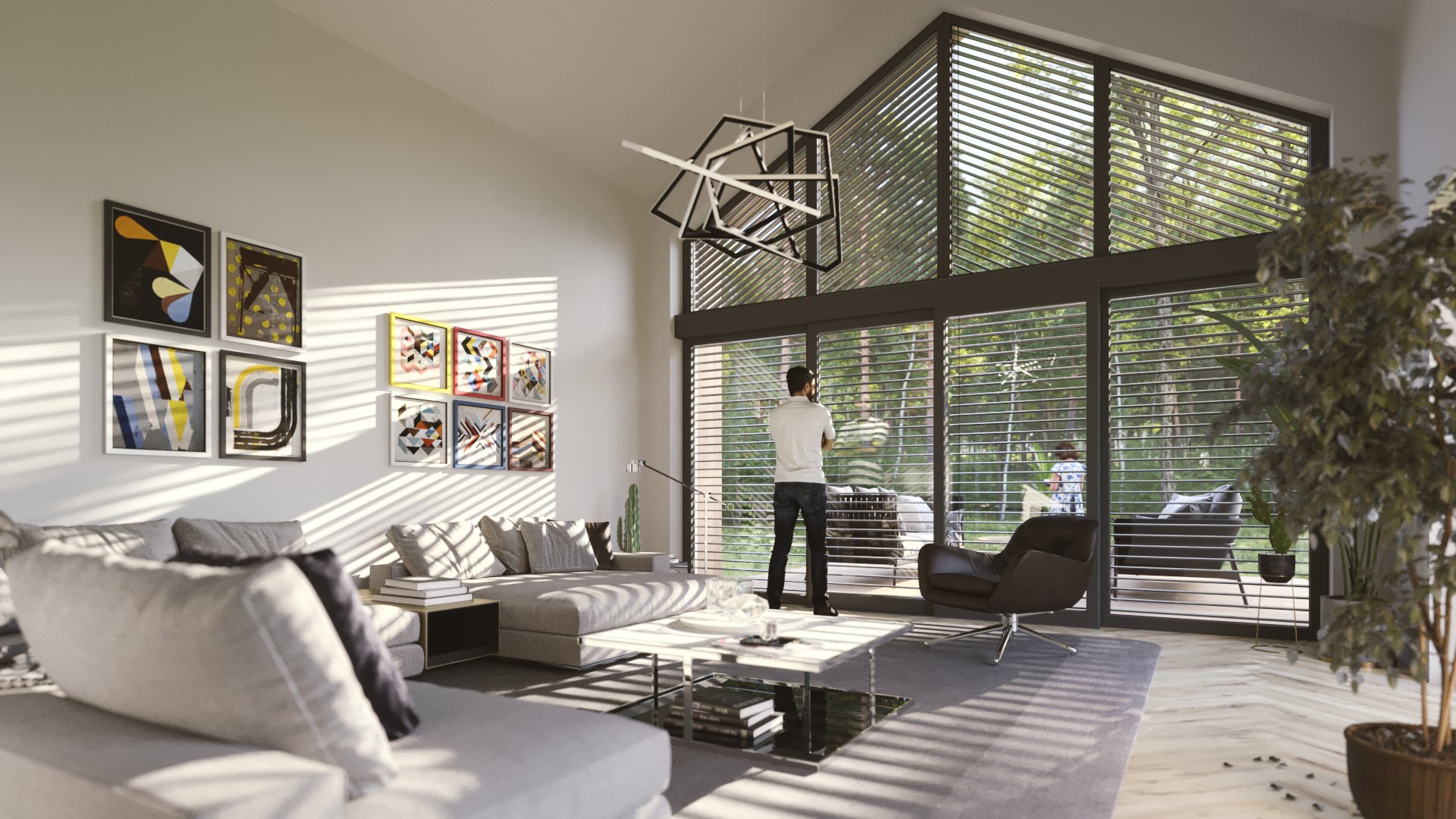

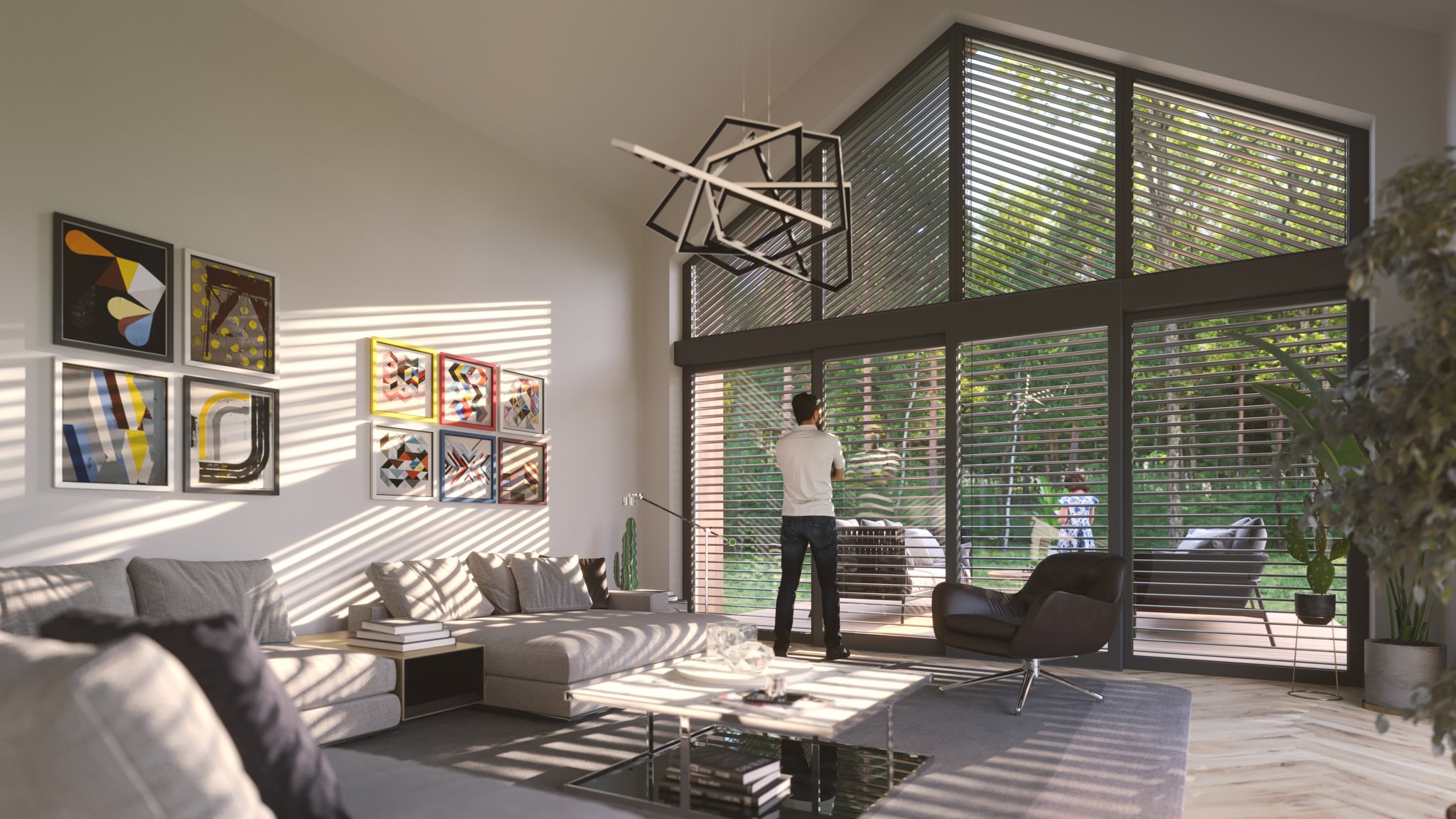

Lassen Sie sich

inspirieren

Arten

der Betätigung

elektrisch
mithilfe einer Fernbedienung oder eines Schalters

Garantierte

Maße

minimale Breite
600 mm

maximale Breite
2500 mm

maximale Höhe
4000 mm

maximale Fläche
7 m²

maximaler Winkel
50°

*Hinweis: Mit zunehmender Breite der Jalousie sinkt ihre Windfestigkeit – siehe Windfestigkeit unten auf der Seite.

Atypische Maße stellen wir nicht her.

Technische Parameter

	Oberschiene	Unterschiene	Lamelle	Seitenführung	Leiterkordel	Texband
	Oberschiene	Unterschiene	Lamelle	Stahllitze	Leiterkordel	Texband
Abkürzung	P 001/2	P 012/6 + P 012/7	80 × 0,42	P 036 siehe Technisches Handbuch	P 30/4 P30/5 P30/6 P30/7 104 × 85 74 × 85 93,5 × 85 83 × 85 PES	RHD 09 6 mm PES
Maβe (mm)	58 × 60	21 × 80		Ø 3,2
Material	Al		Al	Fe / PVC
Querschnitt
Farbe	Standard: natural (Al profil) Sonstiges in RALSpritzfarbe, DECORAL*	Standard: ELOX Sonstiges in RAL- Spritzfarbe, DECORAL*	Anhand aktuelles Musterbuchs von ISOTRA a.s.	Anhand aktuelles Musterbuchs von ISOTRA a.s.	grau	grau

Wind resistance table

Grundlegende Charakteristiken	Eigenschaft
Windbeständigkeit	Breite der Bauöff nung L (mm)	L <= 2 000		2 000 < L <= 2 500
	Norm EN/Beaufort	13659	Beaufort	13659	Beaufort
	Windbeständigkeitsklasse	2	5	1	4
	Max. Wind Geschwindigkeit v_max (km/h)	38		28
	Max. effektive Höhe des Flügels	2 500
	Breite der Bauöff nung L (mm)	2 500		2 500
	Windbeständigkeitsklasse	1	4	0	3
	Max. Wind Geschwindigkeit v_max (km/h)	19		11
Max. effektive Höhe des Flügels		4 000
Der zusatzliche thermische Widerstand ΔR		0,08 (m².K/W)
Gesamtdurchlassigkeit Sonnenenergie g_tot		0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
